一、產品簡介
XHTF361系列時間同步鐘是電力系統的時間同步設備，該設備采用多參考源冗余備份技術，可以輸出多種時間信息，具有高精度的時間同步和守時性能。
XHTF361為用戶提供了多種可選的功能模塊，可以通過靈活的配置解決電力系統中的各種應用方案。
二、主要特征
◇模塊化配置靈活
◇準確度高，保持性能好
◇支持北斗、GPS、PTP、IRIG-B碼等多種定時信號
◇支持NTP/PTP網絡時間同步
◇支持SNMP網管，管理維護方便
三、技術性能
內部結構

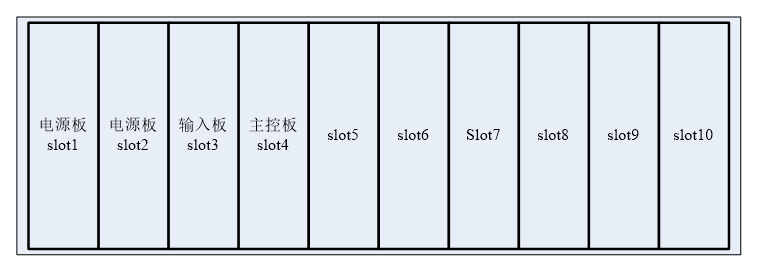

XHTF361時間同步鐘具有10個豎插槽位，其中包括2個電源板槽位，1個輸入板槽位，1個主控板槽位，6個輸出板槽位，槽位分配情況見下圖。
XHTF361槽位分配圖
模塊配置
模塊名稱 | 模塊描述 | 可選功能描述 |
POWER | AC 220V電源板。 | |
MIU1 | 輸入板，包括GPS接收器，2口多模光纖接收器，2口多模光纖發送器。 | |
MIU2 | 輸入板，包括GPS接收器，北斗接收機，2路多模光纖接收器，2路多模光纖發送器。 | 帶北斗接收機 |
MCU | 主控板，包含4路電口10/100M網口，1路DB9串行輸出口。 | |
多模光纖輸出1 | 多模光纖輸出板，5路光纖發送器。 | 支持B(DC)、B(AC)、脈沖、串行輸出 |
多模光纖輸出2 | 多模光纖輸出板，10路光纖發送器。 | 擴展5路光纖發送器；支持B(DC)、B(AC)、脈沖、串行輸出 |
空接點輸出 | 靜態空接點輸出板，16路靜態空接點輸出。 | 支持B(DC)、脈沖、串行輸出 |
RS485輸出 | 16路RS422/RS485電平信號輸出。 | 支持串行輸出 |
RS232輸出 | 16路RS232電平信號輸出。 | 支持串行輸出 |
TTL | 16路TTL電平信號輸出。 | 支持B(DC)、脈沖、串行輸出 |
B(AC)輸出 | 16路B(AC)信號輸出。 | 支持B（AC）輸出 |
PTP | PTP板，1個10/100/1000M PTP網口。 |
輸入信號
◇北斗信號
(1)射頻信號：北斗B1頻段
(2)捕獲時間：熱起動＜30S，冷起動＜50S
(3)定時精度：優于50ns
(4)物理接口：SMA
◇GPS信號
(1)射頻信號：GPS L1頻段
(2)捕獲時間：熱起動＜30s，冷起動＜50S
(3)定時精度：優于50ns
(4)物理接口：SMA
◇IRIG-B(DC)碼信號
(1)秒準時沿的時間準確度：優于1μs
(2)接口類型：光纖
輸出信號
◇脈沖信號
（1）TTL電平：
(1)準時沿：上升沿，上升時間＜100ns
(2)上升沿準確度：≤1μs
（2）靜態空接點。
(1)準時沿：上升沿，上升時間＜1μs
(2)上升沿準確度：≤3μs
(3)輸出方式：集電極開路
(4)允許最大Uce電壓：220VDC
(5)允許最大Ice電流：20mA
（3）RS422/RS485：
(1)準時沿：上升沿，上升時間＜100ns
(2)上升沿準確度：≤1μs
（4）光纖：
(1)準時沿：上升沿，上升時間＜100ns
(2)上升沿準確度：≤1μs
◇IRIG-B碼
●IRIG-B(DC)碼：
(1)采用IRIG-B000格式；
(2)脈沖上升時間：＜100ns；
(3)抖動時間：≤200ns
(4)秒準時沿的時間準確度：＜1μs
(5)接口類型：TTL電平、RS422、RS485和光纖。
●IRIG-B(AC)碼：
(1)采用IRIG-B120格式
(2)載波頻率：1kHz
(3)頻率抖動：≤載波頻率的1%
(4)信號幅值（峰峰值）：幅值為3V～10V可調，調制比符合3:1～6:1
(5)輸出阻抗：600Ω，變壓器隔離輸出。
(6)秒準時點的時間準確度：＜10μs
◇串行口時間報文
(1)波特率：1200、2400、4800、9600、19200、115200b/s可選
(2)每秒或每分鐘輸出1幀，或根據請求輸出1次（幀），或以用戶指定的方式輸出
(3)RS232電平接口：電氣特性符合GB/T 6107-2000
(4)RS422電平接口：電氣特性符合GB/T 11014—1989
(5)RS485電平接口：電氣特性符合ANSI/TUA/EIA 485-A-1998
(6)光纖：使用光纖傳導時，亮對應高電平，滅對應低電平
系統指標
◇守時精度
(1) 配置高穩晶振)：＜1μs/1h
(2) 配置高穩銣鐘：＜1μs/24h
主要功能
◇PTP網絡授時功能
(1)支持的IEEE 1588v2協議
(2)支持邊界時鐘模式、普通時鐘模式、透傳時鐘模式
(3)支持BMC（最佳主時鐘）算法，以及主時鐘源保護倒換
(4)時間同步精度：＜100ns
◇NTP網絡時間同步
(1)具有4個獨立的NTP/SNTP網絡接口，可實現4路網絡時間對時功能
(2)時間同步精度：＜100us
四、外形尺寸
寬×高×深：444×132×297
19英寸3U機箱
五、電氣特性
交流220×(1±10%)V
六、環境特性
工作溫度：-10℃~+50℃；
存儲溫度：-40℃~+85℃。
(注：可根據用戶定制)
七、時間同步鐘選型指南
模塊標識 | 模塊名稱 | 可插槽位 |
A | POWER | Slot1、Slot2 |
B | MIU1 | Slot3 |
C | MIU2 | Slot3 |
D | MCU | Slot4 |
E | 多模光纖輸出1 | Slot5～Slot10 |
F | 多模光纖輸出2 | Slot5～Slot10 |
G | 空接點輸出 | Slot5～Slot10 |
H | RS485輸出 | Slot5～Slot10 |
I | RS232輸出 | Slot5～Slot10 |
J | TTL輸出 | Slot5～Slot10 |
K | B(AC)輸出 | Slot5～Slot10 |
L | PTP | Slot5～Slot10 |
按照配置和指標分類，XHTF361系列時間同步鐘訂貨信息如下
XHTF361 – 1 – 2 – 3
1內置頻率源 | 2模塊種類及數量信息 （模塊的總數量不能超過10塊） | 3工作溫度范圍 |
O:內置恒溫晶振 R:內置銣原子鐘 | A×:電源模塊及數量； B×:輸入模塊MIU1模塊及數量； C×:輸入模塊MIU2模塊及數量； D×:控制MCU模塊及數量； E×:多模光纖輸出1模塊及數量； F×:多模光纖輸出2模塊及數量； G×:空節點輸出模塊及數量； H×:RS485輸出模塊及數量； I×:RS232輸出模塊及數量； J×:TTL輸出模塊及數量； K×:B(AC)輸出模塊及數量； L×:PTP模塊及數量 | A:-10℃～50℃ B:定制 |
例如：
訂貨信息為XHTF361-O-A2B1D1E1F1G1H1I1J1-A
表示XHTF361時間同步鐘：內置恒溫晶振，配置2塊電源模塊、1塊MIU1模塊、1塊MCU模塊、1塊多模光纖輸出1模塊、1塊多模光纖輸出2模塊、1塊空節點輸出模塊、1塊RS485輸出模塊、1塊RS232輸出模塊、1塊TTL輸出模塊，工作溫度范圍：-10℃～+50℃。
